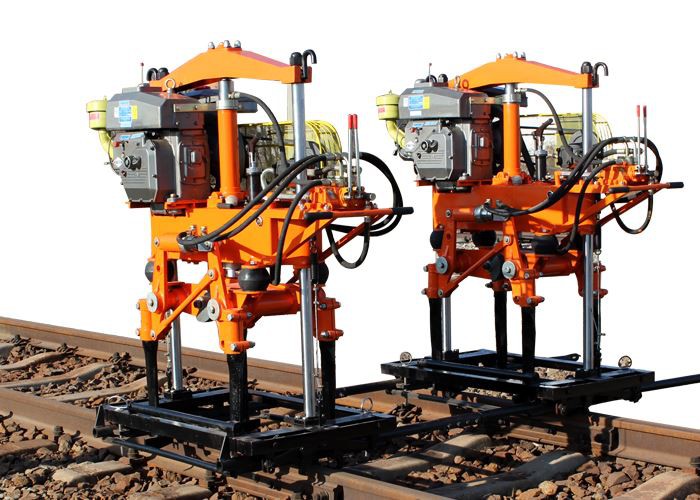

Máquina apisonadora de rieles hidráulica diesel

Máquina apisonadora de rieles para ferrocarril

Envíeconsulta

Introducción del producto

1. Ámbito de aplicación

La bateadora hidráulica de rieles YD-22 es un producto de nueva generación desarrollado por nuestra fábrica, que se basa en la experiencia de clientes nacionales y extranjeros en el uso de bateadoras y también adopta nuevos materiales y tecnologías. Su estructura y principio básicos aún conservan las ventajas de la máquina bateadora tradicional, es decir, marco de columna guía doble y modo de elevación de un solo cilindro. Al mismo tiempo, al aumentar la profundidad del pico y aumentar el dispositivo de límite de recorrido de la columna guía, se puede utilizar en operaciones de apisonamiento en el tipoⅡy escribeⅢLíneas de traviesas de hormigón en China. También se puede utilizar para apisonar líneas con lastre en varios tipos de traviesas de hormigón y líneas de traviesas de acero en el extranjero. La máquina está configurada para el ancho estándar de 1435 mm y un lado fuera de vía.Su principal rendimiento técnico es mejor que el tradicional. Es adecuado para apisonar la vía con varios tipos de rieles y traviesas de concreto, también es adecuado para apisonar el lastre en la plataforma de vía recién relevada. Esta máquina tiene las características de un rendimiento de alta calidad, una estructura razonable, una capacidad operativa segura y confiable y una alta eficiencia de trabajo, lo que puede satisfacer los requisitos de la operación de apisonamiento de lastre.

2. Principales parámetros técnicos

1. Motor: Motor diésel SF190

Potencia: 7kW

RPM: 2300 rpm

2. Presión de trabajo del sistema hidráulico: 5 ~ 6MPa

3. Frecuencia de vibración: 66,7 Hz

4. Fuerza de vibración: 22kN

5. Fuerza máxima de inserción: 16 kN

6. Fuerza de sujeción máxima: 6,5 kN × 2

7. Profundidad de inserción: 110 mm ± 10 mm (debajo del durmiente)

8. Eficiencia de producciónMayor qué o igual a270 piezas / (grupo• hora)

9. Peso de la máquina:

Motor diésel refrigerado por agua:439 kilos

10. Tamaño total:

Motor diésel refrigerado por agua:1300 × 750 × 1600 mm

11. Modo de operación:

a. Dos juegos de máquinas como un grupo operativo, desviarseunilateralmente, apto para doble vía oamplia zona desolteropista.

b. Dos juegos de máquinas como un grupo operativo,afuera de la pistabilateralmente, adecuado para áreas estrechas de un solopista.

3. LaboralPprincipio yBasicoSestructura

Principio de funcionamiento:

La máquina bateadora es impulsada por un motor diesel, la bomba de aceite y el eje de vibración son impulsados por una correa triangular. Con el eje de vibración girando a alta velocidad para impulsar el cuerpo excéntrico, debido a la fuerza centrífuga, se produce la fuerza de excitación y la salida de aceite a alta presión de la bomba de aceite ingresa al cilindro de elevación a través de la válvula de inversión y compacta el cilindro de aceite. , impulsando así las distintas partes ejecutivas, realizando la sujeción y caída del riel, funciones de operación de apisonamiento como sujeción y consolidación.
